3 loại cảm biến thang máy phổ biến nhất hiện nay

Khi tìm hiểu về thang máy, đại đa số khách hàng đều đặt nhiều sự quan tâm vào các thiết bị an toàn, trong đó có các loại cảm biến thang máy. Dưới đây là 3 loại cảm biến phổ biến nhất được trang bị trong các dòng thang máy ngày nay, bạn có thể xem chi tiết trong bài viết.

1. Cảm biến cửa thang máy

Trong các loại cảm biến thang máy, cảm biến cửa thang máy (hay thanh an toàn photocell thang máy, cảm quang cửa thang máy, mành hồng ngoại thang máy,...) là thiết bị được ví như con mắt của thang. Chúng có khả năng nhận biết người hoặc vật cản tại vị trí cửa ra vào thang máy để ngăn cửa thang đóng lại.

Cảm biến dừng tầng thang máy là một trong các loại cảm biến thang máy không thể thiếu trong cấu tạo và đảm bảo độ an toàn của thang máy

Cấu tạo của cảm biến dừng tầng thang máy bao gồm 3 bộ phận chính:

2 thanh thu phát tia hồng ngoại: Mỗi thanh có chiều dài 2000mm, được gắn vào mỗi bên cửa thang giúp nhận biết vật cản chắn cửa.
Bộ nguồn: Hay còn được biết đến là mạch thu phát tia hồng ngoại, có tác dụng cung cấp và tích trữ nguồn điện năng cho thanh thu phát tia hồng ngoại.
Hệ thống dây dẫn: Có nhiệm vụ kết nối bộ nguồn tới 2 thanh thu giúp dẫn truyền điện năng đến các bộ phận cảm biến, đảm bảo hoạt động của các photocell cửa thang máy.

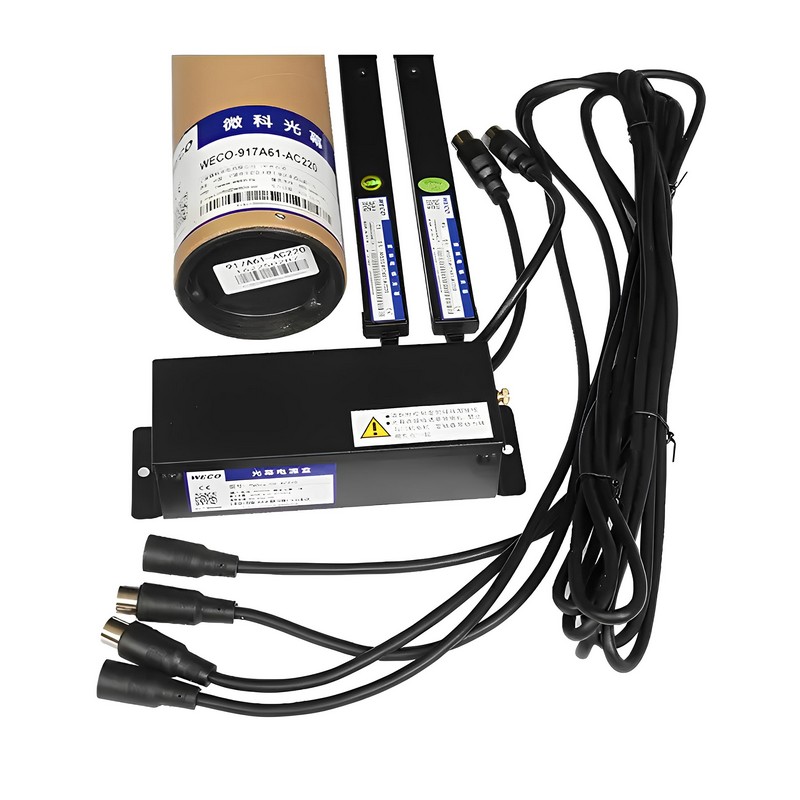

Trong các loại cảm biến thang máy thì cảm biến cửa là thiết bị giúp hạn chế những tai nạn xảy ra do kẹt thang máy

Thanh an toàn photocell cửa thang máy được sản xuất theo 2 loại chính: Thanh an toàn dạng điểm và thanh an toàn dạng thanh. Cả 2 loại có cấu tạo và phạm vi bao phủ của tia hồng ngoại khác nhau, trong đó cảm biến cửa thang máy dạng thanh là loại được sử dụng rộng rãi hơn cả.

1- Cảm biến thang máy dạng điểm

Cảm biến cửa thang máy dạng điểm có cấu tạo gồm 2 cảm biến gắn tại 2 mép cửa, cách sàn thang một khoảng từ 50 - 90 cm. Cảm biến dạng điểm có phạm vi bảo vệ theo một đường thẳng từ cảm biến xuống sàn thang, khá hẹp so với phạm vi mở cửa thang máy. Đây là một điểm yếu lớn của loại cảm biến này, chính vì vậy ngày nay cảm biến dừng tầng dạng điểm ít được sử dụng, chỉ có thể bắt gặp ở những loại thang máy có mức giá thấp.

Cảm biến cửa thang máy dạng điểm có phạm vi bảo vệ hẹp

Nguyên lý hoạt động của cảm biến thang máy dạng điểm khá đơn giản. Khi phát hiện trong vùng tia hồng ngoại có chứa vật cản, ngay lập tức cảm biến sẽ truyền tín hiệu tới hệ thống điều khiển và mở cửa thang. Sau khi xác nhận vật cản đã thoát khỏi vùng tia hồng ngoại, cửa thang sẽ tự động đóng lại. Phát minh này là một bước tiến lớn giúp giảm thiểu những tai nạn kẹt cửa do vật cản gây ra.

2- Cảm biến thang máy dạng thanh

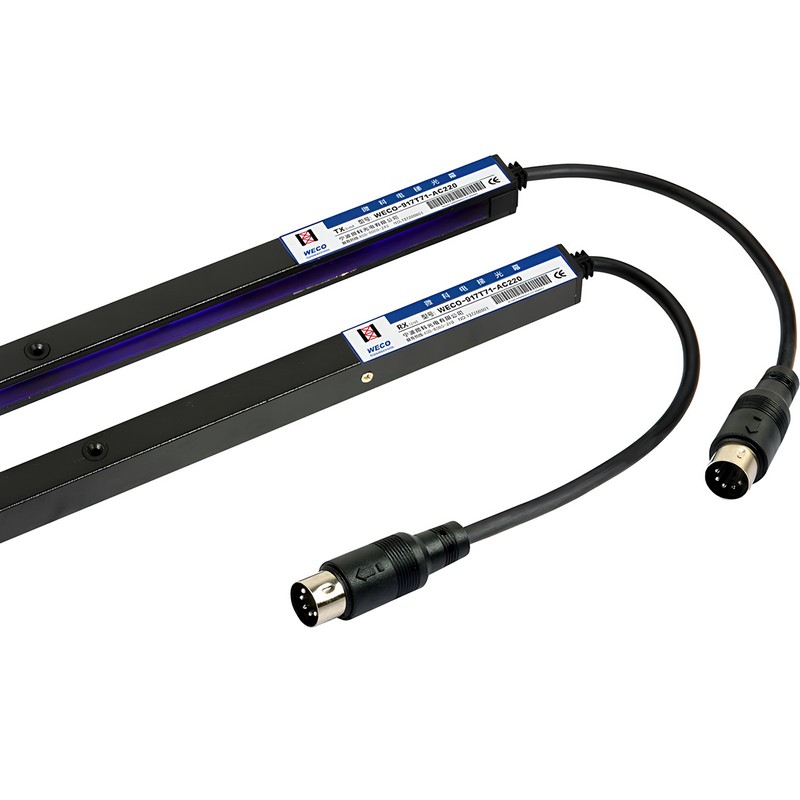

Cảm biến cửa thang máy dạng thanh có cấu tạo gồm 2 thanh photocell, mỗi thanh dài khoảng 2000mm gắn vào phần mép 2 cánh cửa giúp vùng tia hồng ngoại bao phủ toàn bộ cửa ra vào. Nhờ đó, cảm biến cửa thang máy dạng thanh có thể phát hiện vật cản mà không giới hạn vùng bảo vệ như cảm biến dạng điểm, hạn chế những tai nạn kẹt đồ vật hay kẹt người khi thang máy đóng.

Cảm biến cửa thang máy dạng thanh có vùng tia hồng ngoại bao phủ toàn bộ phần cửa thang máy

Tóm lại, trong các loại cảm biến thang máy thì cảm biến cửa thang máy dạng thanh có nguyên lý hoạt động tương tự với cảm biến dạng điểm: Mở cửa khi phát hiện có vật cản và chỉ đóng khi vật cản đã di chuyển khỏi vùng hồng ngoại. Do khắc phục hạn chế của cảm biến dạng điểm, cảm biến cửa thang máy dạng thanh được ứng dụng trong hầu hết các loại thang máy hiện đại ngày nay.

2. Cảm biến dừng tầng thang máy

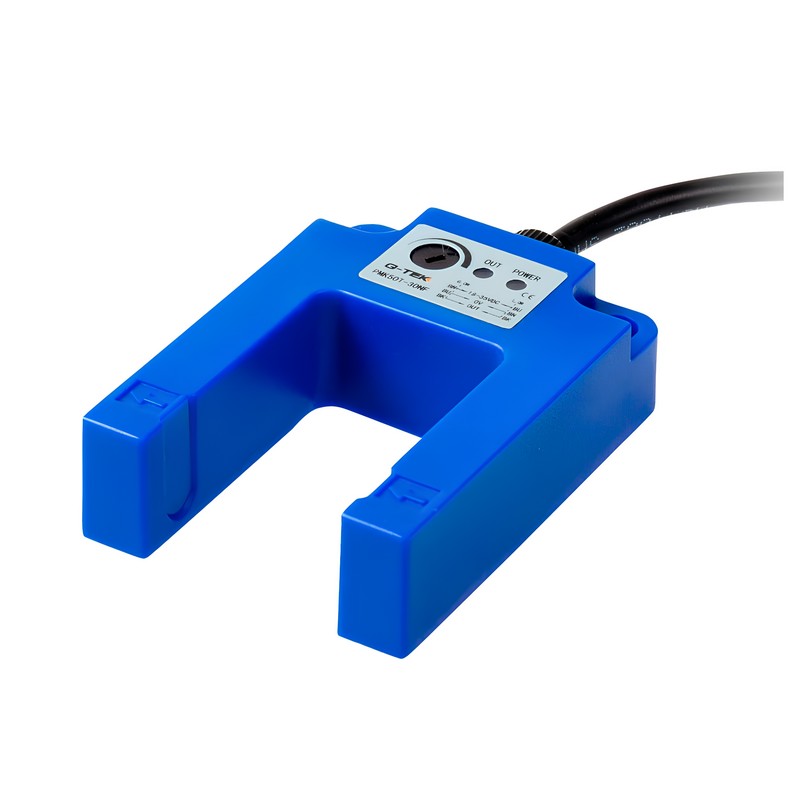

Cảm biến dừng tầng (hay cảm biến quang, móng ngựa dừng tầng thang máy) là loại cảm biến dạng chữ U hay móng ngựa, thường được lắp dưới mặt sàn của điểm dừng. Đây là một trong những loại cảm biến không thể thiếu trong thang máy, đi kèm với cảm biến trọng lượng và cảm biến cửa thang. Đúng như tên gọi, cảm biến dừng tầng có nhiệm vụ xác định vị trí dừng cabin sao cho sàn cabin khớp với sàn tầng và giúp thang máy dừng đúng tầng.

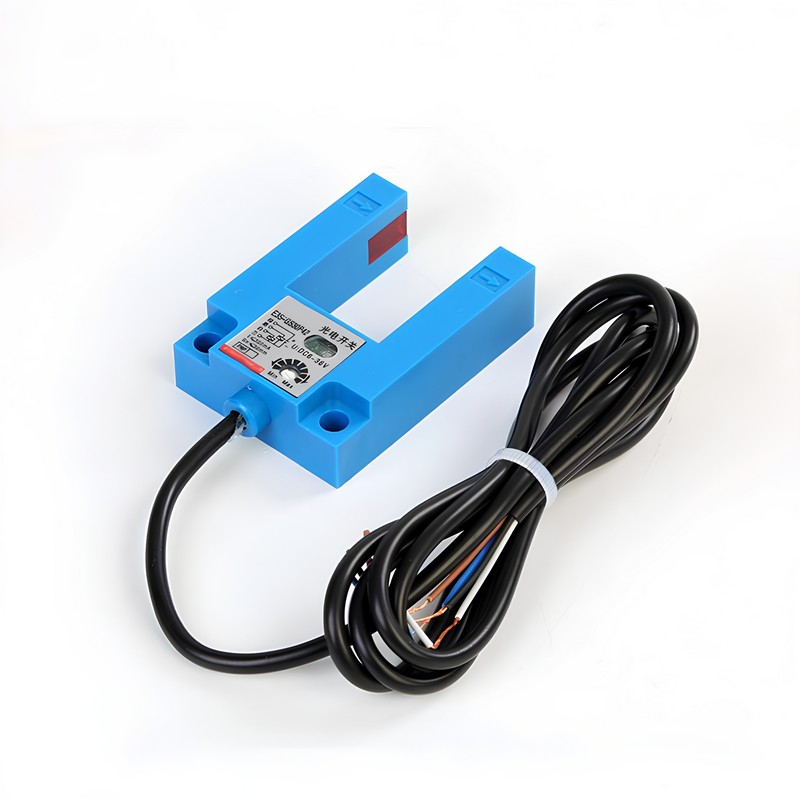

Cảm biến dừng tầng là một trong các loại cảm biến thang máy cơ bản cần thiết trong thang máy

Cấu tạo của cảm biến dừng tầng thang máy bao gồm 2 phần chính:

Phần cảm biến: Dạng hình chữ U hay hình móng ngựa, gồm đèn báo nguồn cùng các cảm biến quang học nhanh nhạy giúp điều khiển cabin thang máy dừng đúng tầng, khắc phục tình trạng không ăn khớp giữa sàn cabin và sàn tầng.
Hệ thống dây dẫn: Hệ thống dây dẫn giúp truyền tải nguồn điện cần thiết cho hoạt động của cảm biến dừng tầng, đồng thời truyền thông báo dừng đến trung tâm điều khiển một cách nhanh chóng và chính xác.

Cảm biến dừng tầng thang máy hoạt động dựa theo nguyên lý sau: Sau khi thao tác ấn nút gọi tầng, cảm biến dừng tầng sẽ bắt đầu hoạt động. Khi cabin di chuyển đến tầng cần đến, cảm biến dừng tầng sẽ nhận biết và truyền tín hiệu đến hệ thống điều khiển nhằm dừng sự di chuyển của thang máy. Sau khi dừng cần đảm bảo cabin thang ngang với mặt sàn tầng để người bên trong di chuyển ra ngoài dễ dàng.

Nhờ có cảm biến dừng tầng trong các loại cảm biến thang máy nên thang máy có thể dừng đúng vị trí ăn khớp với sàn tầng, giúp việc di chuyển thuận tiện và dễ dàng hơn
